遠東W.kse型快速清洗雙螺桿泵針對原石化單位使用進口膠乳輸送離心泵存在嚴重的破乳堵掛現象研制開發了一種新型雙螺桿泵。其主要特征包括采用旋臂式結構保證膠乳流動暢通,同步齒輪傳動使雙螺桿不接觸而避免破乳凝聚現象,。新型雙螺桿泵已成功得到了推廣應用。
      橡膠生產中的中間體—丁苯膠乳單體屬于一種不溶于水的高分子單體,由于乳液聚合物的自身不穩定性,在輸送過程中極易因摩擦、攪拌、剪切等機械物理作用,造成破乳現象。膠乳單體破乳后發生凝聚,迅速附著在設備和管道表面,造成嚴重堵塞現象。常用進口離心泵在輸送膠乳過程中存在以下幾方面的問題:
(1) 旋轉葉輪葉片對膠乳產生嚴重剪切,不可避免地出現破乳現象,不僅影響產品質量,而且極易出現膠乳單體析出后發生凝聚, 不斷附著在泵殼和管道表面,造成嚴重的堵塞現象。
(2) 膠乳發生凝聚、堵掛而造成頻繁停機, 嚴重影響生產的正常運行。不僅造成了大量膠乳的流失, 而且耗費了相當?shù)娜肆臀锪?由于設備、管線的不斷切換,還嚴重影響了生產的穩定運行和產量的提高。
(3) 因工藝特點決定了泵的輸送流量需要在一定范圍內波動,難以實現壓力基本穩定的前提下允許流量可在一定范圍內調節, 不能滿足變工藝生產的需要。

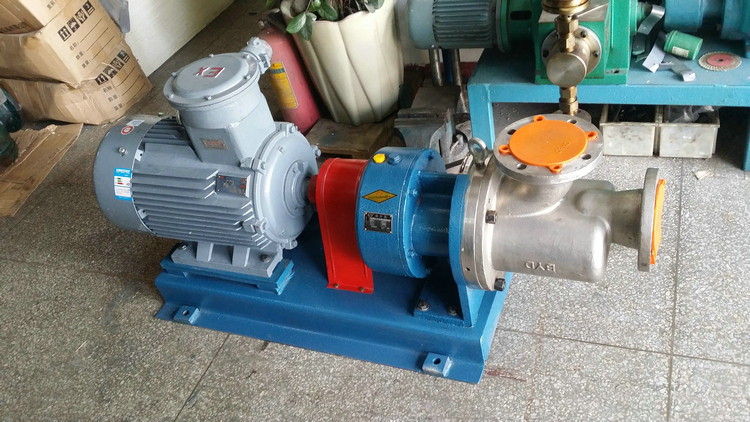

遠東W.kse型快速清洗雙螺桿泵(圖一) 的創新點:

(1)    改變傳統雙螺桿泵的雙端定位支撐結構。取消了前端支撐, 使轉子的雙端支撐結構變?yōu)閼冶凼街谓Y(jié)構, 可以有效地防止在前端支撐處出現因流動不暢而造成膠乳局部堵掛。圖二

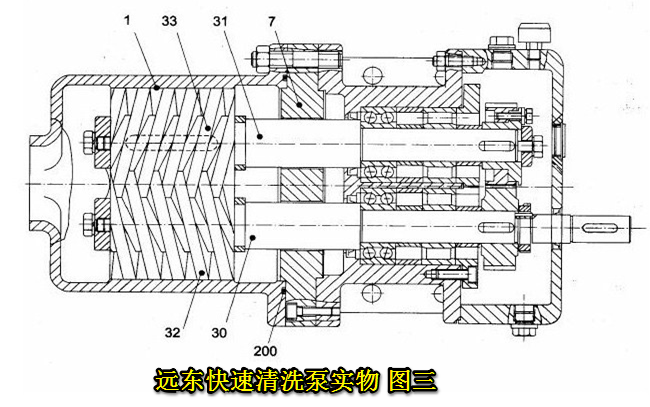

(2)在軸承箱采用外置同步齒輪傳動,將同步傳動齒輪與軸承箱合并,由泵的頂端移到泵體與電機之間, 使兩螺桿工作型面間達到無接觸運行, 徹底了膠乳堵掛對轉子驅動的影響。主、從螺套間無金屬接觸,不僅增加了泵運行的可靠性,而且,即使泵在一定時間內空轉也不致?lián)p壞螺桿。同時,檢修時只需和離心泵一樣,從頂端拆開端蓋即可。圖三

(3) 配套動力采用低轉速配套電機加變頻器調節,可根據生產需要通過改變泵的轉速自動控制泵的輸出流量,使其運行效率大大提高。

(4) 軸封采用雙端面密封結構,用水正壓力保護防止膠乳外漏。

(5) 泵體內腔表面光滑,有效地避免了膠乳的凝聚和堵掛。泵體上設計一可拆卸的方孔, 方便了泵體的定期清洗和保養。

(6) 新型螺桿泵將齒輪加裝在兩副軸承中間,采用滾動軸承與齒輪同處一室, 使泵的結構更加緊湊、合理; 并將其軸承箱設計為上下分體式結構,拆裝方便,便于維修保養。

目前, 遠東W.kse型快速清洗雙螺桿泵的主要技術經濟指標為: 工作流量為1. 5 ～75m3/ h ,工作壓力范圍0 ～ 0. 8MPa , 使用溫度350 ℃以下,自吸高度為9m 以下,輸送介質粘度范圍1-100000mm2/ s。

該新型機械密封裝置具有下列技術優勢:

(1) 在任何工況條件下均能實現無泄漏輸送膠乳;

(2) 避免大量冷卻水進入泵內而影響物料性質;

(3) 增強了軸封適應能力,可以允許潔凈水的壓力在一定范圍內變化,在變轉速、變壓力、泵抽空、時常開停等工況條件下均能保證密封功能,可靠性大大提高;

(4) 泵運行狀態平穩。由于在靠近軸封右側的壓蓋內增設了一向心推力軸承, 使軸的動力穩定性大大提高,徑向跳動和軸向竄動量明顯減小,避免了螺桿與腔體的直接接觸和摩擦, 泵在變轉速、變流量工況下運行狀態平穩化;

(5) 因軸封處于流體潤滑狀態,其摩擦能耗大大降低,經濟效益明顯。

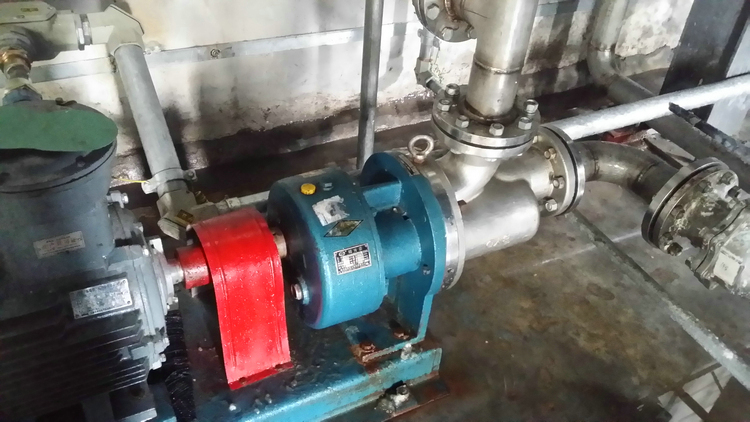

3 　遠東W.kse型快速清洗雙螺桿泵工業應用

遠東膠乳輸送泵的運行可靠性和經濟性;廣泛的應用領域(如在石油、化工、制藥、造紙、污水處理等行業) ,特別適用于輸送膠乳，丁苯膠乳類粘度高、腐蝕性強、怕剪切的介質。

其它行業：

1.制藥工業: 各類藥液、血液制品、生物制品、糖衣、各類軟膏、葡萄糖、口服液等 ;

2.乳制品工業：牛奶、乳酪、凝乳、黃油、水果酸奶、冰淇淋、各種油脂、各種穩定劑等

3.食物工業：酵母、生面團、水果餡、糖衣、脂肪和油，各類果醬 , 蛋黃醬 , 土豆泥、淀粉, 蔬菜湯、 調味品、巧克力、奶油、松糕、餡類、油脂、人造黃油類等 ;

4.肉制品工業：香腸餡、脂肪、肉湯、凝膠、各類肉糜、寵物食物類等

5.罐裝食物行業：土豆沙拉、湯、燉肉、番茄、開胃小菜、布丁、調味品、 果醬和果凍類等

6.飲料工業：啤酒、麥芽汁、果汁、濃縮果汁、糖漿、巧克力、可可油、玉米糖漿、凝膠類等

7.化妝品工業：各類香水、面霜、沐浴露、啫喱、洗發香波、乳液、牙膏類等

8.化工工業：汽車涂漆、油墨、乳膠、油漆、 瓷釉、洗滌劑、 聚合體、樹脂類等 ;
