．用途

XYZ250-L立式稀油潤滑站是為ZGM113G型中速輥式磨煤機用SXJ160型立式螺傘-行星減速機配套的專用潤滑裝置，用于潤滑減速機中的齒輪和軸承，起到潤滑、冷卻和清洗的作用。

2．工作原理

稀油站在正常工作時，電機螺桿泵將潤滑油從磨煤機減速機下箱內吸出，送入加熱器，經管路進入雙室過濾器的一個濾筒，再沿管路進入冷卻器，然后被送到各個潤滑點，潤滑油經過潤滑部位后匯集于減速機下箱，再經電機螺桿泵吸出，如此循環往復，使潤滑油在系統中循環，確保系統各部位的正常潤滑。

3．結構特點

 XYZ250-L立式稀油站由電機螺桿泵、電加熱器、雙室過濾器、冷卻器以及閥門、管道、儀表和底座等組成。所有零部件均安裝在底座上組成整體式結構，稀油站無自帶油箱，減速機下箱體就作為稀油站的油箱。各部分的結構特征如下：

3.1電機三螺桿泵：立式，配雙速電機，帶安全閥。

驅動采用YD160M-8/4 V1型雙速電動機，其功率為5.0/7.5kW，對應轉速為720/1450 r/min。若稀油站啟動時油溫<25℃時，先令電機720r/min運轉，直到油溫達到28℃時，再改用1450r/min運轉。油泵上裝有對油泵和系統起過載保護作用的安全閥，閥的調節壓力為0.63MPa，可保證安全運行。

3.2電加熱器：帶縱向折流。

 縱向折流板將加熱管分隔為三個區間，油和加熱管間的相對流速增加，可避免因油流死角導致的油溫過高區；加熱管溫度均衡減少了結炭現象；同時采用了能放盡空氣的放氣結構，保證油加熱管溫度最高的上部能浸入油液中；這些都提高了加熱效率和延長了加熱管的使用壽命，同時也減少了頂罩部分的溫升，并且油液不易氧化變質，延長了油液的使用壽命。

4．技術參數

工作介質：N320硫磷型極壓工業齒輪油

4.1雙速電動機

型    號：YD 160M-8/4 V1

轉    速：720/1450 r/min

額定功率：5.0/7.5 kW

額定電壓：380 V

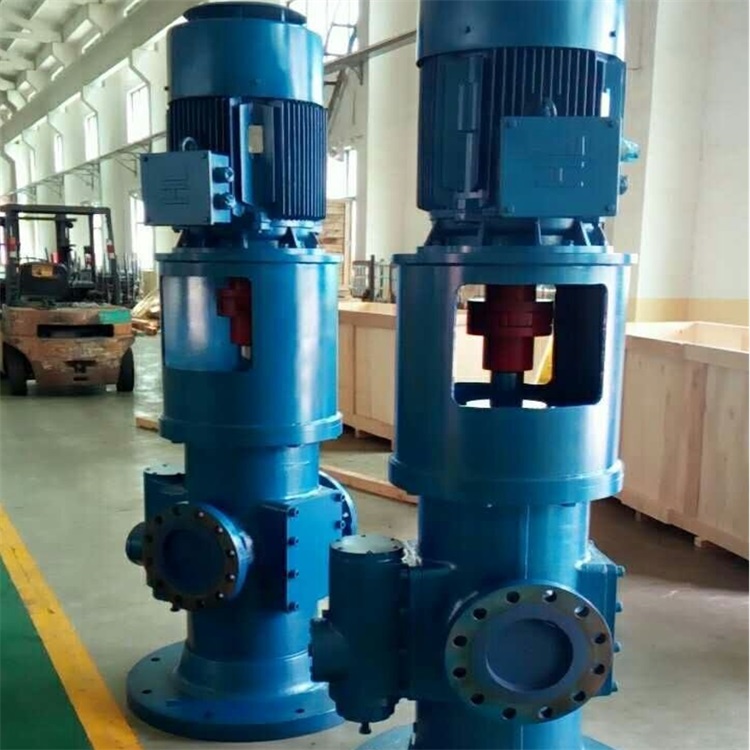

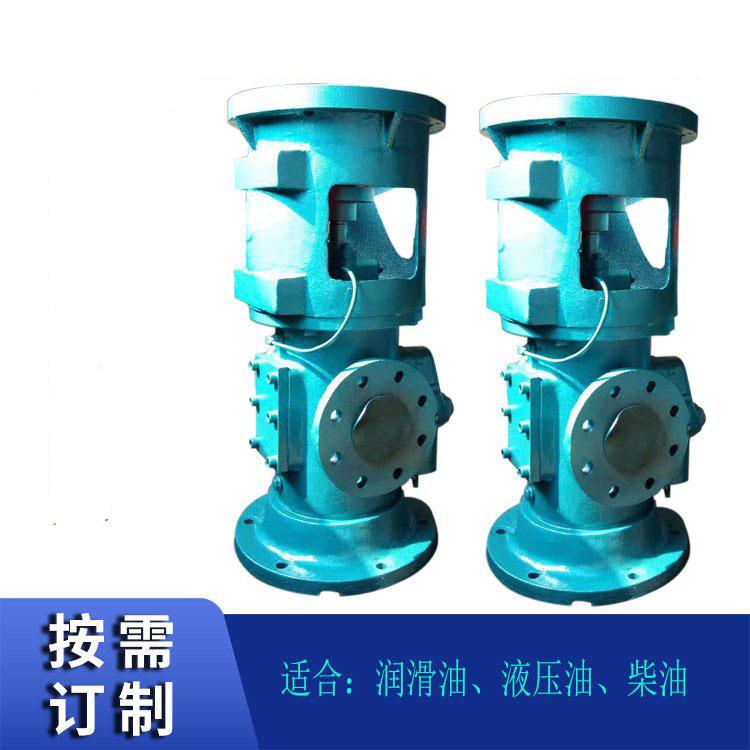

4.2油泵

形    式：立式三螺桿泵

型    號：SNS280R43U12.1W21

公稱流量：245±5 L/min

工作油溫：28~50 ℃

安全閥額定工作壓力：0.63 MPa

在油溫45℃下的軸功率：4.38 kW
